Регистратор данных рейса
Целью регистратора данных рейса (РДР) является автоматическое сохранение, в защищенной и восстановимой форме, информации, касающейся местоположения, перемещения, физического состояния судна, а также командования и управления им, за период, предшествующий инциденту, повлиявшему на эти данные, и последовавший за ним. Информация, содержащаяся в РДР, должна предоставляться Администрации и собственнику судна. Эта информация предназначена для использования в ходе последующего расследования для установления причины (причин) инцидента. Метод регистрации должен обеспечивать возможность определения даты и времени регистрации информации при ее воспроизведении на специальном устройстве.
NSR NVR-9000/NVR-9000S
Данные РДР/У-РДР соответствуют всем регламентам ИМО. Фиксированная защитная капсула и свободно всплывающая капсула собственной разработки компании NSR, нет зависимости от других производителей.
Сертифицированы РМРС, РКО, CCS
- Большой цветной ЖК-дисплей, сенсорное управление
- Доступно программное обеспечение для реального мониторинга, позволяющее легко проверять данные
- Интерфейс передачи данных для BAM
- Гибкая конфигурация РДР и У-РДР
- Программное обеспечение на базе ОС Linux
- Удобство монтажа и настройки
- Комплектация
- Спецификация
- Документация

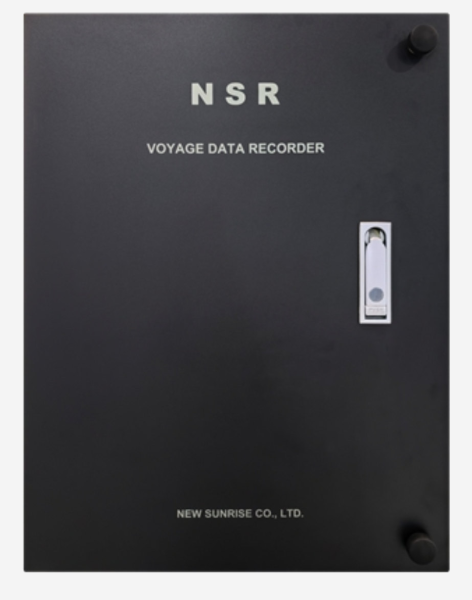

| NVR9001 Блок сбора данных и регистрации долгосрочных данных (DAU) – РДР / У-РДР |
| NVR9002 Блок расширения данных (DEU) – РДР |
| NVR9003 Блок удаленной аварийной сигнализации (RAU) – РДР / У-РДР |
| NVR9004 Видео интерфейсный блок (VIU) (2 канала) – РДР |
| NVR9005 Внутренний микрофонный блок (IMU) – 4 шт. – РДР / У-РДР |
| NVR9006 Наружный микрофонный блок (OMU) – 2 шт. – РДР / У-РДР |

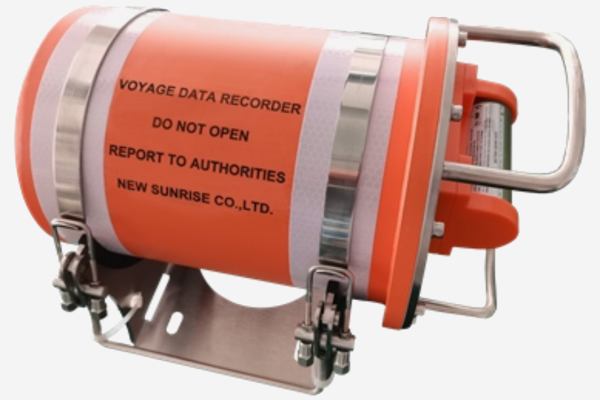

| NFP-2000C Фиксированная защитная капсула (FPC) – РДР / У-РДР* |

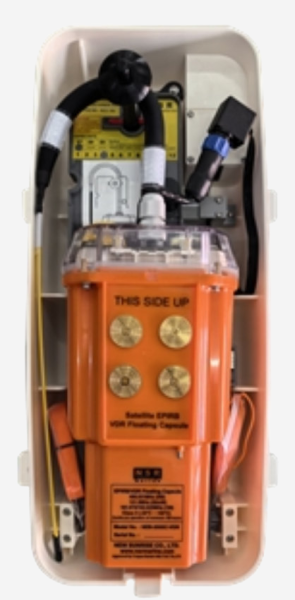

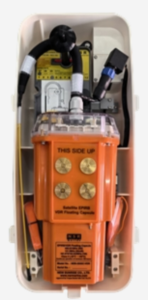

| NEB-2000C-VDR (AIS) Свободно плавающая капсула (FFC) – РДР / У-РДР* |
| У-РДР может поставляться либо с FPC, либо с FFC |
| NEB205 Распределительная коробка для капсулы (JBC) |
| Длительность непрерывной регистрации и хранения информации: | не менее 30 суток (720 часов) в устройстве сбора данных (NVR9001 (DAU) — объем памяти 512 ГБ); не менее 48 часов в фиксированном устройстве регистрации (NFP-2000C (FPC) — объем памяти 64 ГБ); не менее 48 часов в свободно-всплывающем устройстве ( NEB-2000C-VDR (FFC) — объем памяти 64 ГБ). |
| Запись изображений двух радаров и двух ЭКНИС | при наличии блоков NVR9004-2 VIU |
| NVR9001 Блок сбора данных и регистрации долгосрочных данных (DAU): | 8 последовательных портов |
| NVR9002 Блок расширения данных (DEU): | 16 последовательных портов |
| Напряжение питания: | Блок DAU: 110 В/220 В перем. тока, 0,5~1,5 А Блок DEU: 24 В пост. тока, 0,5 А Блок VIU: 24 В пост. тока, 0,3 А |
| Степень защиты: | |
| Блоки DAU, DEU, RAU, VIU, IMU | IP22 |
| Блок OMU | IP56 |
| Диапазон рабочих температур: | -15 °С ~ +55 °С — для блоков, устанавливаемых во внутренних помещениях судна; -25 °С ~+55 °С — для блоков, устанавливаемых на открытой палубе; -20 °С ~+55 °С — для свободно-всплывающего устройства. |

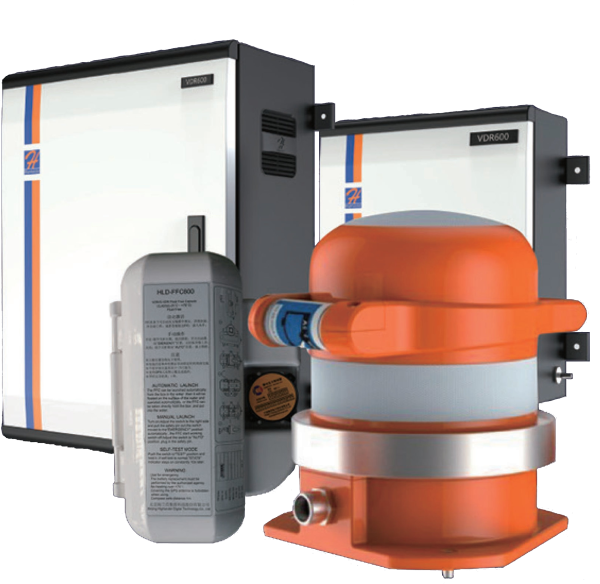

HLD-VDR600/SVDR600
Регистраторы данных рейса компании Highlander предоставляют гибкость настройки, простоту установки и обслуживания.
Конструкция изделия обеспечивает высокую надежность и стабильность при эксплуатации в морской среде в соответствии с требованиями текущих стандартов и регламентов.
Имеет сертификат РМРС, CSS
- Блок управления с ЖК-дисплеем и сенсорным управлением
- Программное обеспечение Hi-CLOUD для удалённой диагностики, настройки и просмотра данных
- Капсулы позволяют сохранить данные за последние 48 часов
- Блок регистрации долгосрочных данных (LRU) сохраняет данные за последние 720 часов
- Комплектация
- Спецификация
- Документация
| РДР HLD-SVDR 600 состоит из: |
| Основной блок, включая блок регистрации долгосрочных данных/ Main Unit included Long-term Data Recorder Unit (LRU) — HLD-MU600 |
| HLD-OPU600 блок управления |
| HLD-MIC600 микрофоны (внутренний); HLD-MIC610 (внешний) |
| HLD-PDC600 фиксированная защитная капсула для записи данных |
| Свободновсплывающая капсула для записи данных HLD-FFC600А, HLD-FFC660A, HLD-FFC680A |
| HLD-DAU600 Блок сбора последовательных данных |
| HLD-NAU600 блок сбора неcтандартных данных |
| HLD-VAU600 блок сбора видео данных |
| HLD-CJB600 Капсульная распределительная коробка |
| У-РДР HLD-SVDR 600 состоит из: |
| HLD-MU600 основной блок |
| HLD-OPU600 блок управления |
| HLD-MIC600 микрофоны (внутренний); HLD-MIC610 (внешний) |
| HLD-PDC600 Фиксированная защитная капсула для записи данных |
| HLD-DAU600 Блок сбора последовательных данных |
| HLD-CJB600 Капсульная распределительная коробка |
| Дополнительная комплектация для У-РДР: |
| Блок регистрации долгосрочных данных (LRU) |
| Свободновсплывающая капсула для записи данных HLD-FFC600А, HLD-FFC660A, HLD-FFC680A |
| HLD-NAU600 блок сбора неcтандартных данных |
| HLD-VAU600 блок сбора видео данных |
| Длительность непрерывной регистрации и хранения информации: | Блок регистрации долгосрочных данных (LRU) – объем памяти 512 Гб; Фиксированная защитная капсула – объем памяти 32 Гб; Свободновсплывающая капсула – объем памяти 32 Гб. |
| Запись изображений двух радаров и двух ЭКНИС | HLD-VAU600 блок сбора видео данных |
| Напряжение питания основного блока: | 110 В/220 В перем. тока, 0,5~1,5 А; 24 В пост. тока |
| Степень защиты: | |
| Основной блок, блок управления, блок сбора данных, внутренний микрофон | IP22 |
| Фиксированная защитная капсула | IP66 |
| Свободновсплывающая капсула, внешний микрофон | IP56 |
| Диапазон рабочих температур: | -25 °С ~ +55 °С — для блоков, устанавливаемых во внутренних помещениях судна; -25 °С ~+70 °С — для капсул. |
*Также возможны поставка и обслуживание судовых обслуживание судовых регистраторов данных рейса других производителей.
